" ANTENNE EN TUNER EXPERIMENTEN "

Led indicator








- klik op de foto's om ze wat groter te maken -





X200 en 2x17 met openlijn
Diamond X-200 en de 2 x 17 mtr met openlijn vanuit de tuin.

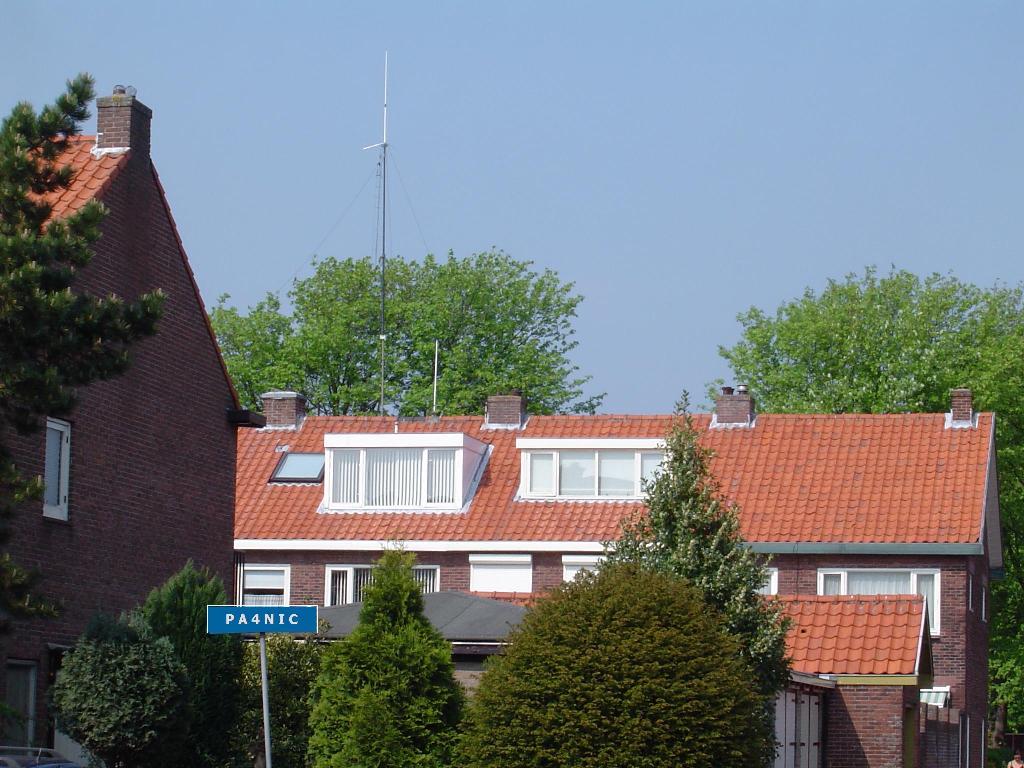

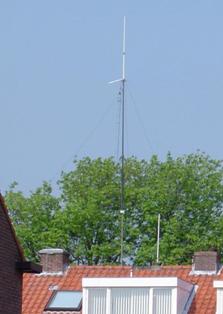

va AH

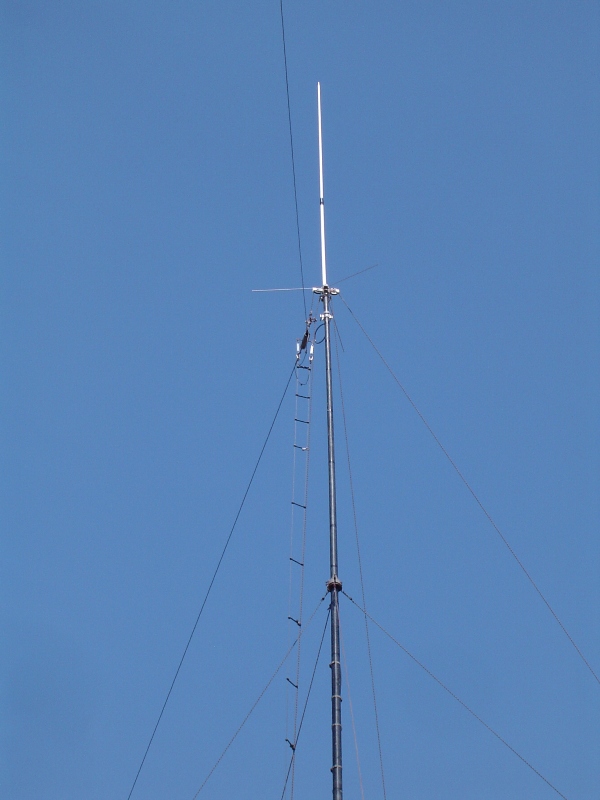

Diamond X-200 va 30 april 2009 toch maar in de top, ook is de openlijn met de 2 X 17 mtr. te zien.

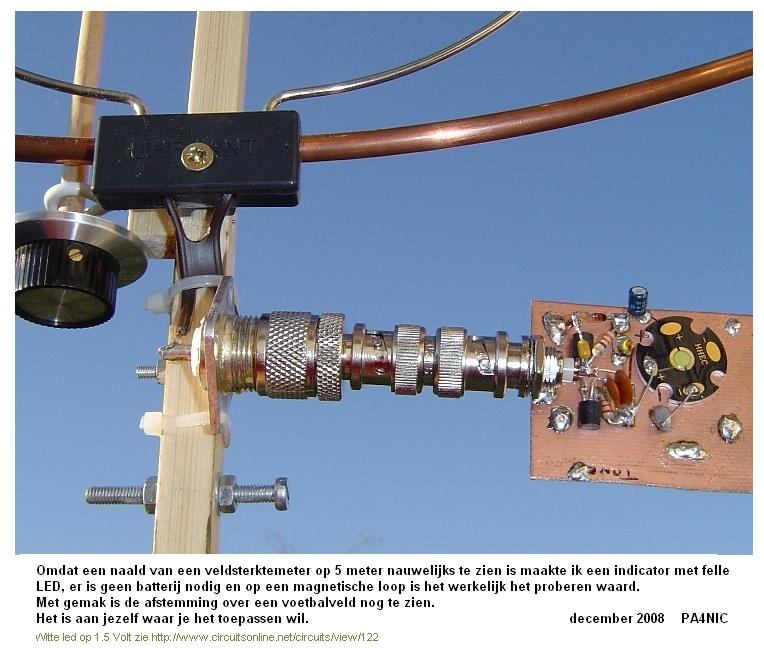

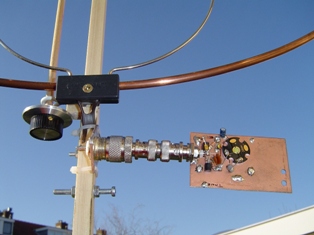

LED indicator
Voor de amateurs die de naald van een veldsterkte meter op enige afstand niet meer kunnen bedacht ik een indicator met helder witte LED
Het is zomaar een experiment met leuk resultaat, ik kwam door een artikel op circuitsonline.net op het idee
http://www.circuitsonline.net/circuits/view/122

* MENU *

test mast in tuihr
Op de velddagen zag ik hoe een vertical gemaakt opgezet moest worden, dit wilde ik ook proberen.
Eerst met rietjes en daarna degelijke spullen van de BACO.

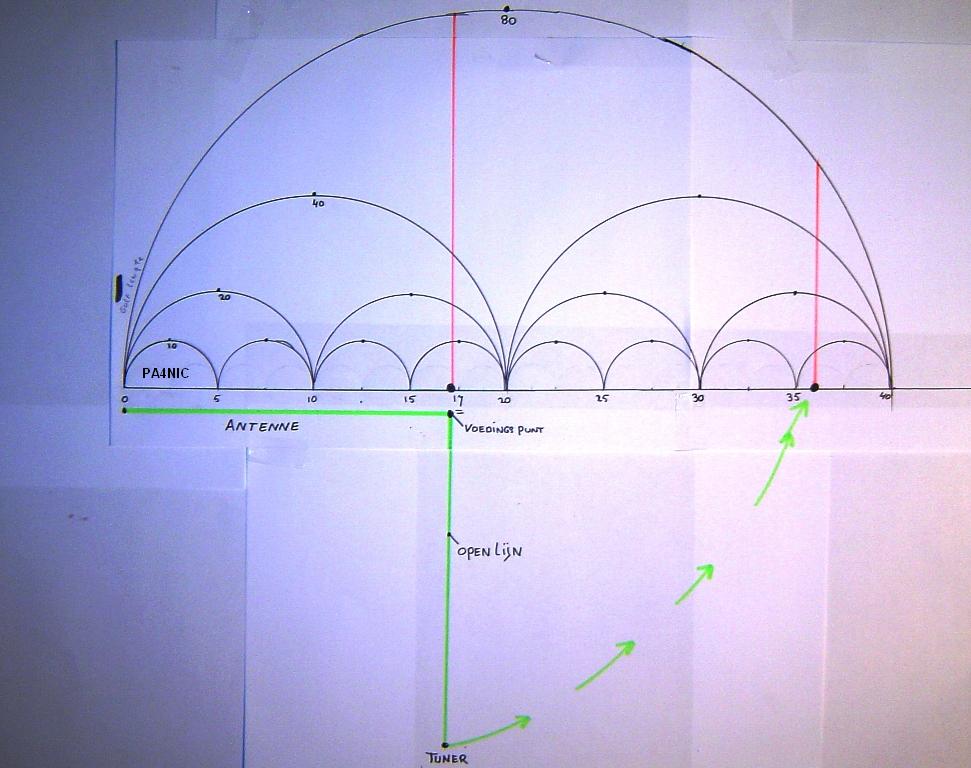

Antenne stroom
Dit is een manier om er achter te komen waar je voedingspunt zit en waar de tuner mag komen (klik op foto) dit betreft mijn antenne van 2 x 17 mtr.
Wel moet je letten op de verkorting factor van 0,90 a 0,92 (20 mtr draad is electrisch gezien voor HF al snel 21,5 mtr).
Uiteraard is dit een simpel voorbeeld met enkele banden, teken het zelf eens maar dan ook met 6, 12, 17, 30, en 160 mtr. De tekening geeft de stroom weer, waar de stroom maximaal is daar is de spanning minimaal... zoek voor je tuner een punt er tussen in.

S-Match
Categorie antennetuners (PA0FRI) de "S-Match" is volgens mij A4

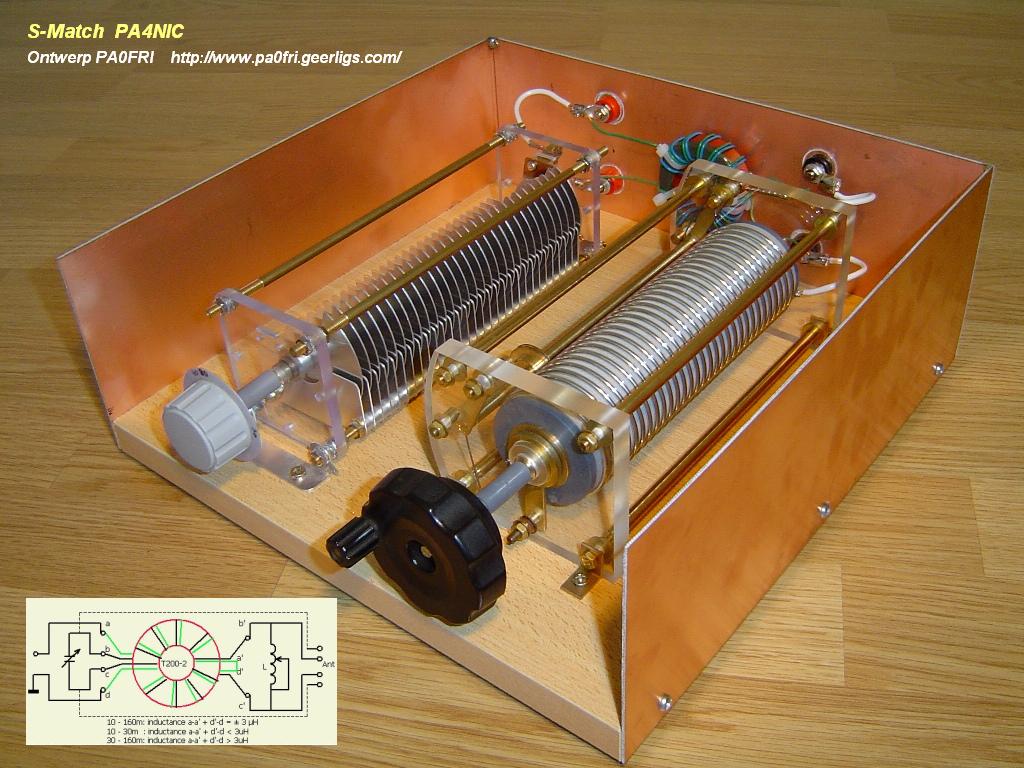

S-Match
De S-Match van PA0FRI is goed te bouwen en resultaat verzekerd.

* MENU *

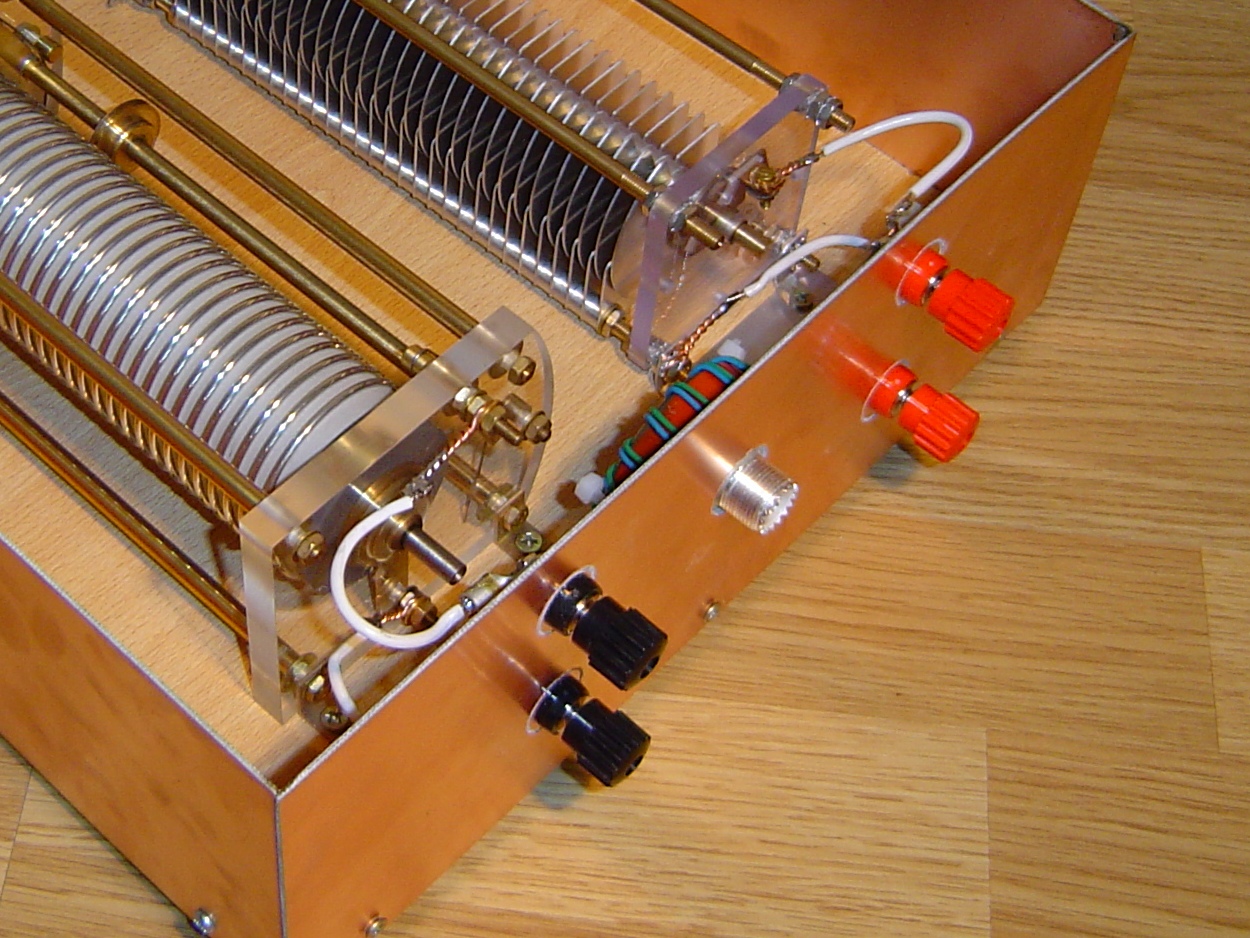

S-Match
De achterzijde waarop je goed ziet dat de doorvoer geisoleerd is.

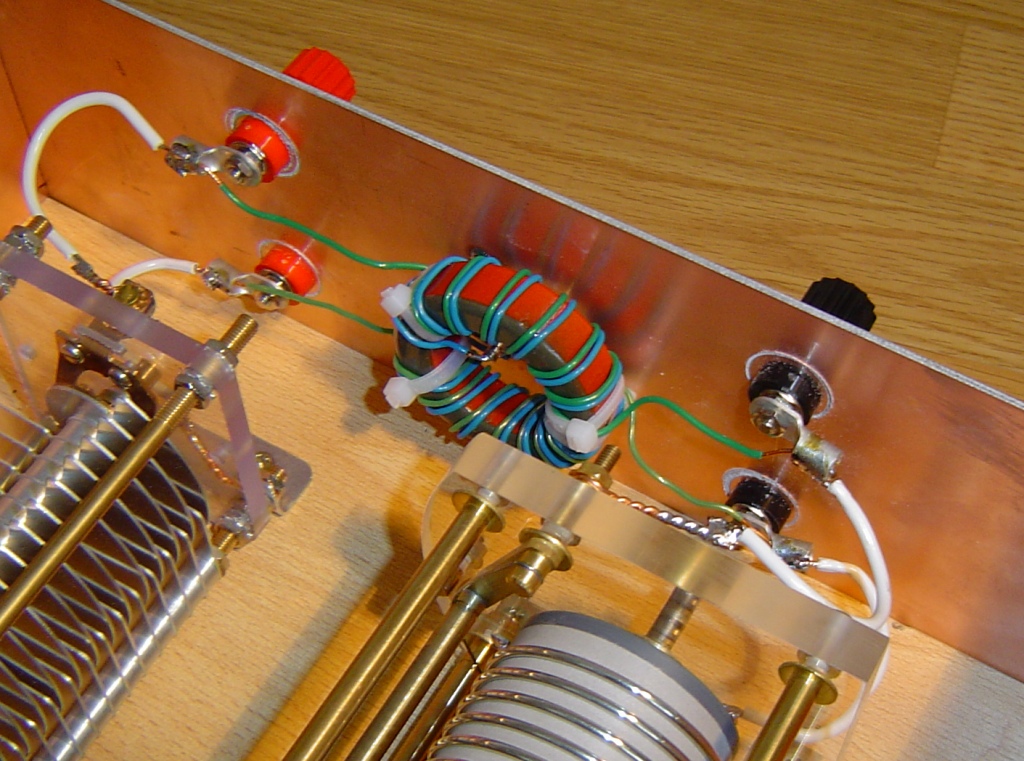

S-Match
De binnenzijde, de aansluitdraden kort en gelijk van lengte.

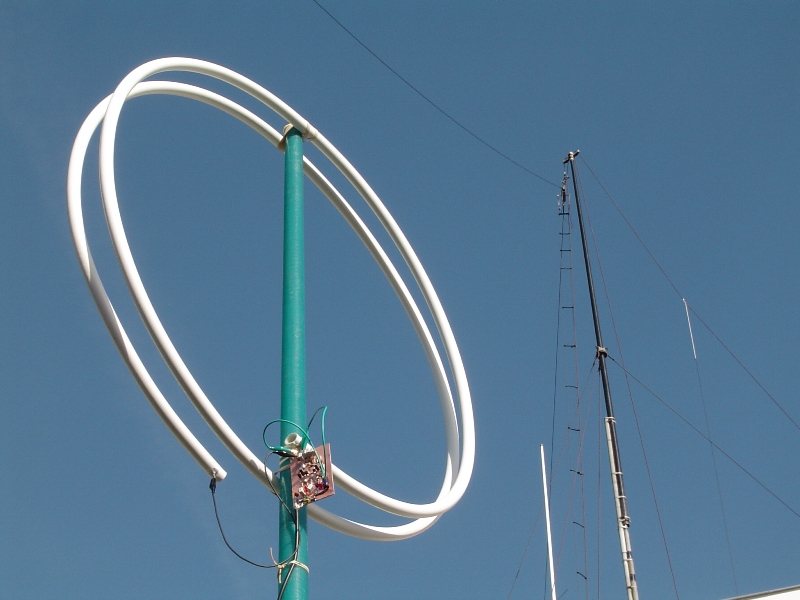

DB1NV loopversterker
Experiment met de dubbele breedbandige LG en MG ontvangst loop, de versterker die ik hier gemaakt heb is van DB1NV en kreeg ik via PA0IB Steef.
Het is een goede antenne maar je kan ook volstaan met 1 winding, een rotor is gewenst!


geen metaal in top
Antenne vanaf de achtertuin, in de top geen ground of metaal.

* MENU *

va kr pnt

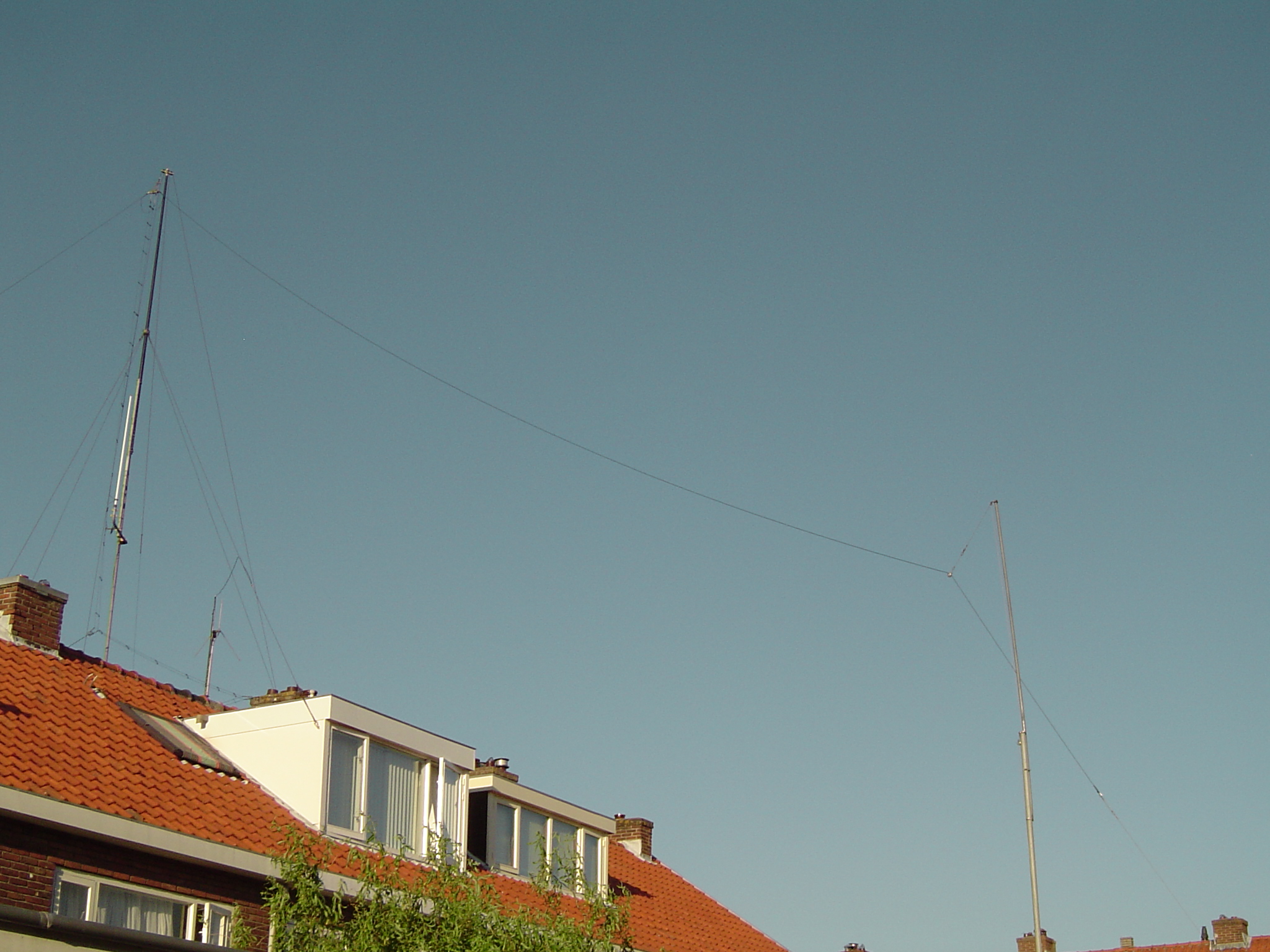

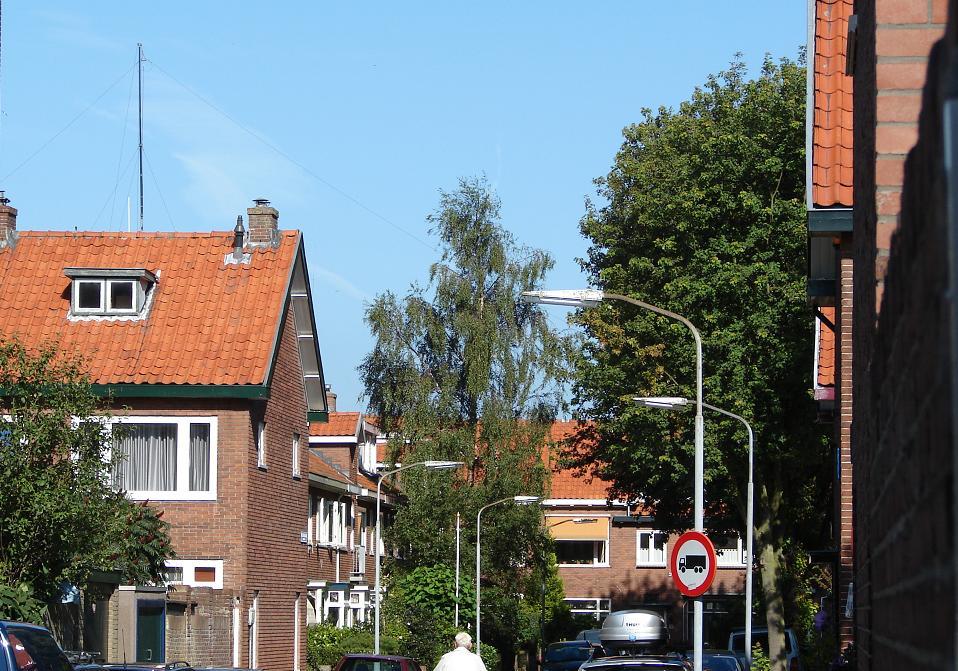

Antenne vanaf 200mtr. hier kan je aardig zien dat het einde van de antenne ongeveer 7 mtr. van de grond hangt.

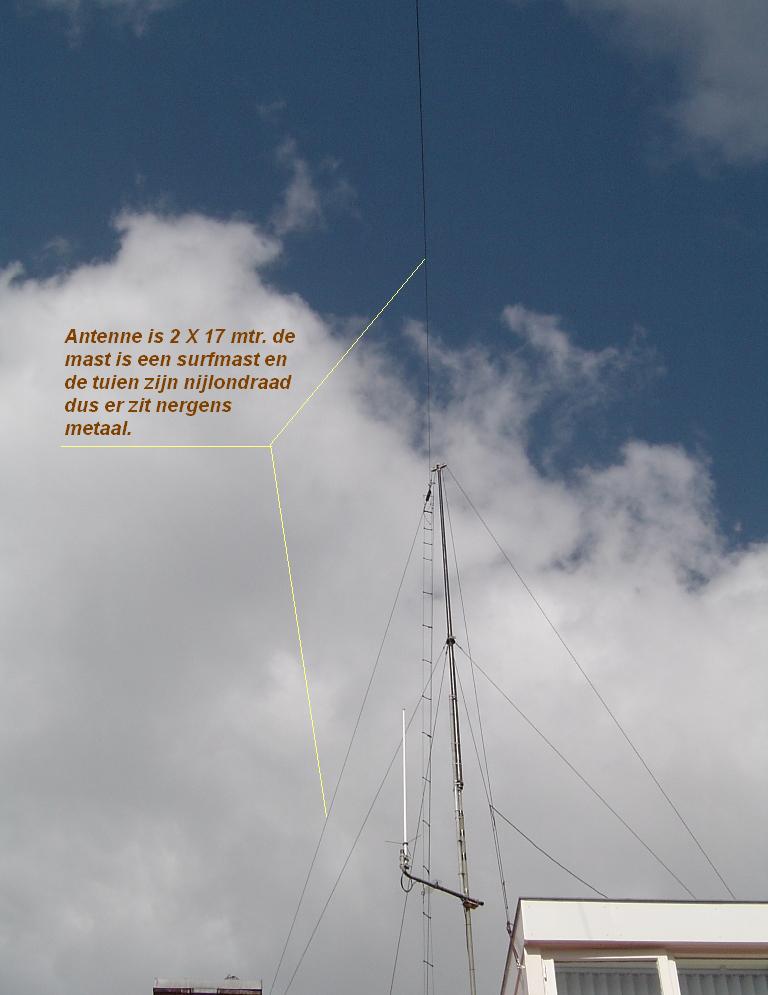

2x17
De huidige antenne is 2 x 17 mtr. en werkt zelfs nog op 160 mtr. (hangt overal behoorlijk vrij).

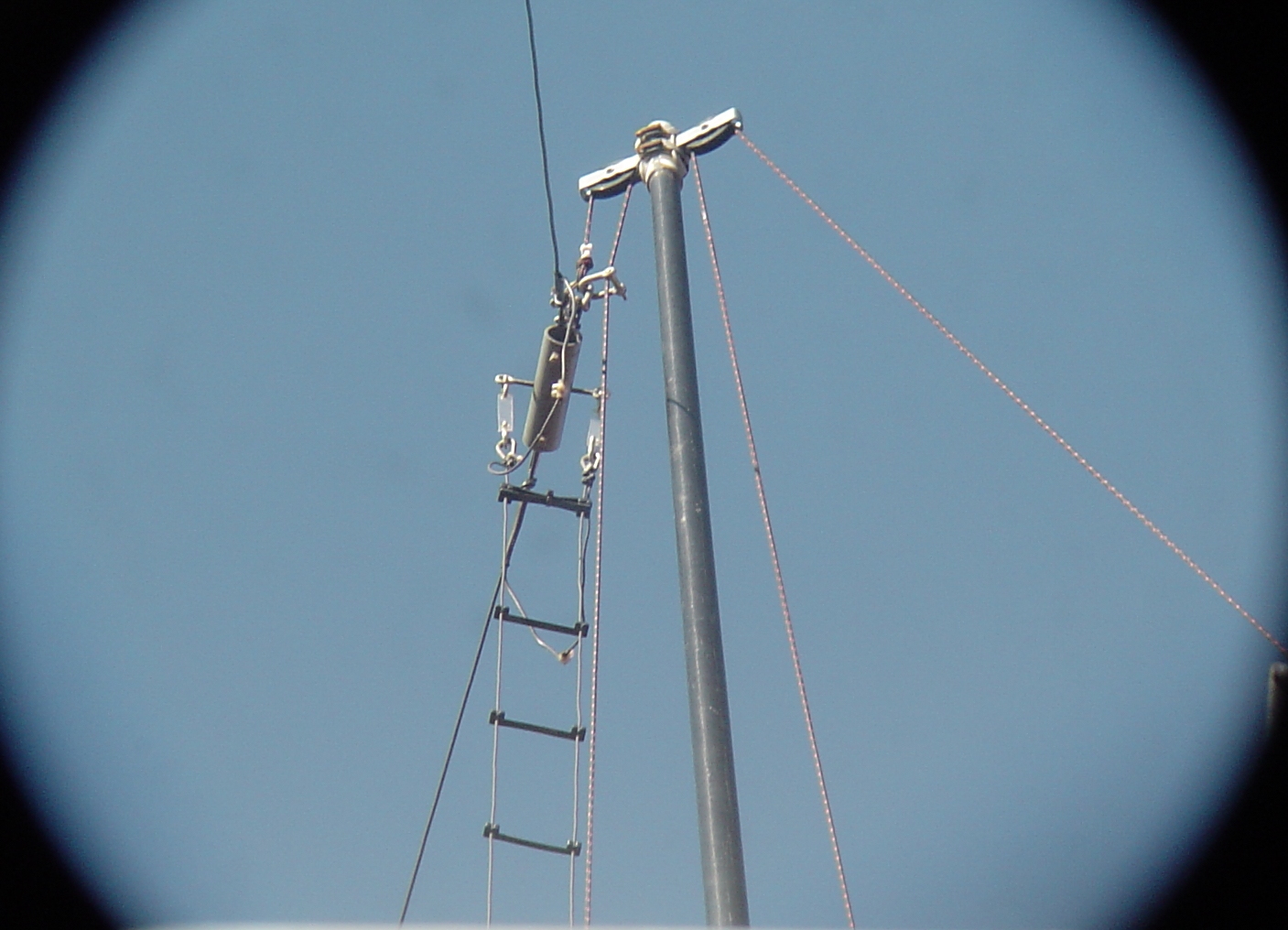

voedingspunt
Voedingspunt van pvc en RVS materiaal, isolatie is polycarbonaat.


w3dzz

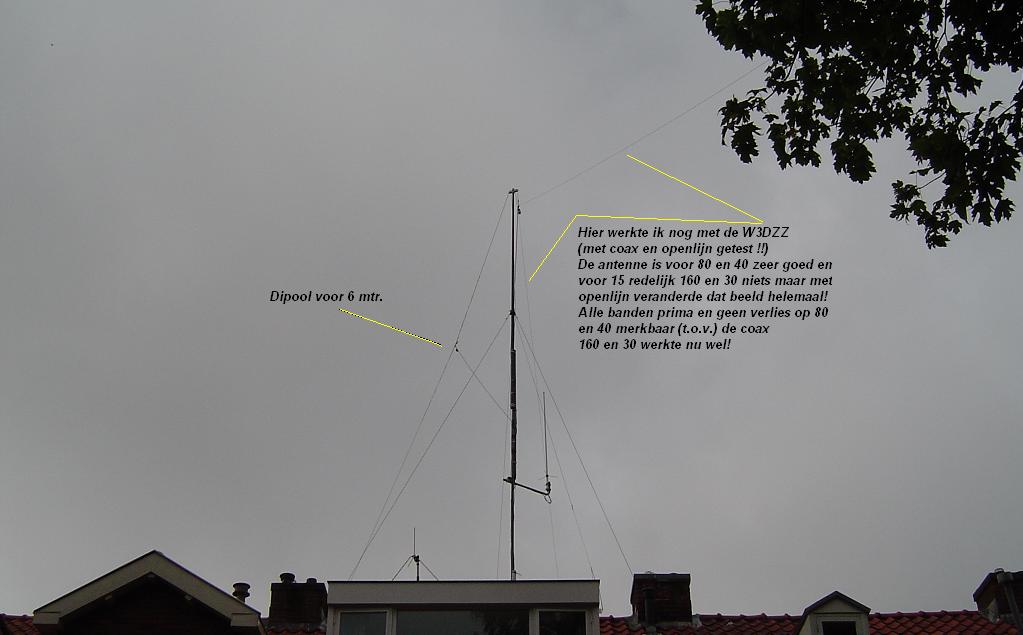

De W3DZZ normaal met coax! hier probeerde ik ook nog de openlijn op (ging zeer goed) leuk experiment!


* MENU *

w3 mini

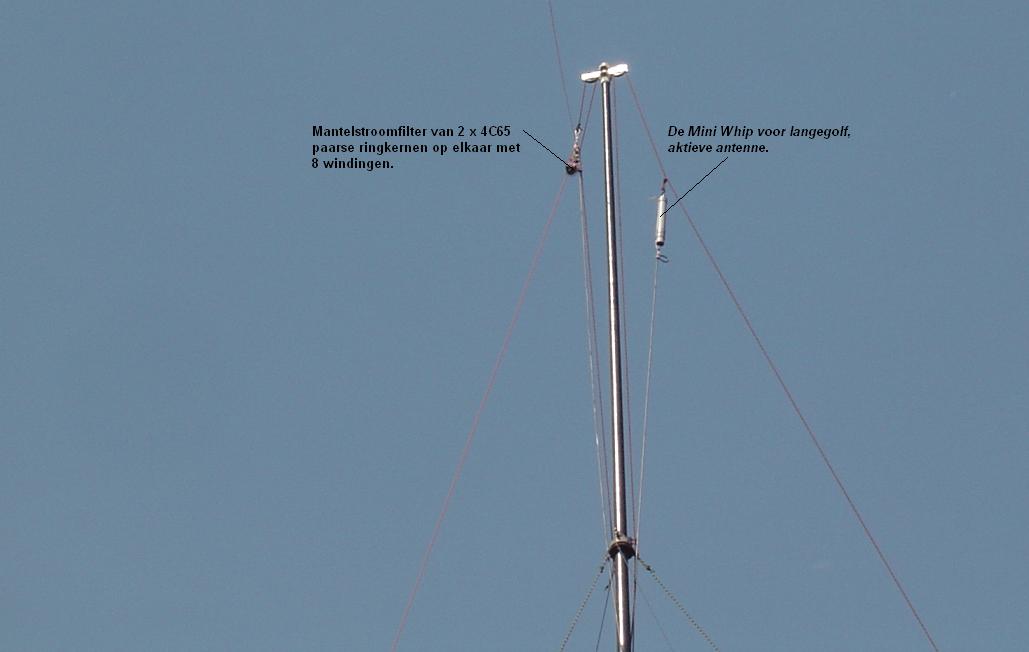

W3DZZ en de "Mini Whip" Mini Whip antenne Deze antenne is voor de langegolf zeer interessant!

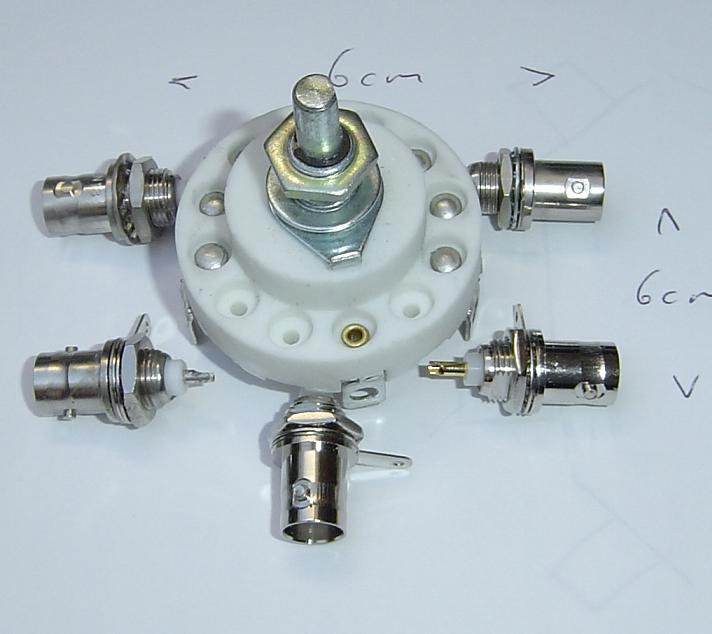

sch7"
Eerst opmeten want ik wilde het zo klein mogelijk houden.


sch5

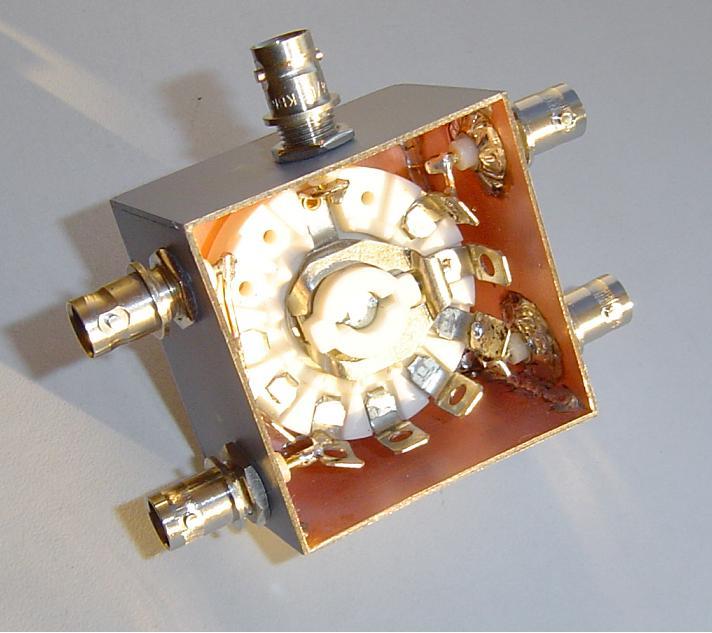

Dan passen meten en solderen, ik gebruik er een flinke soldeerbout voor.


sch6

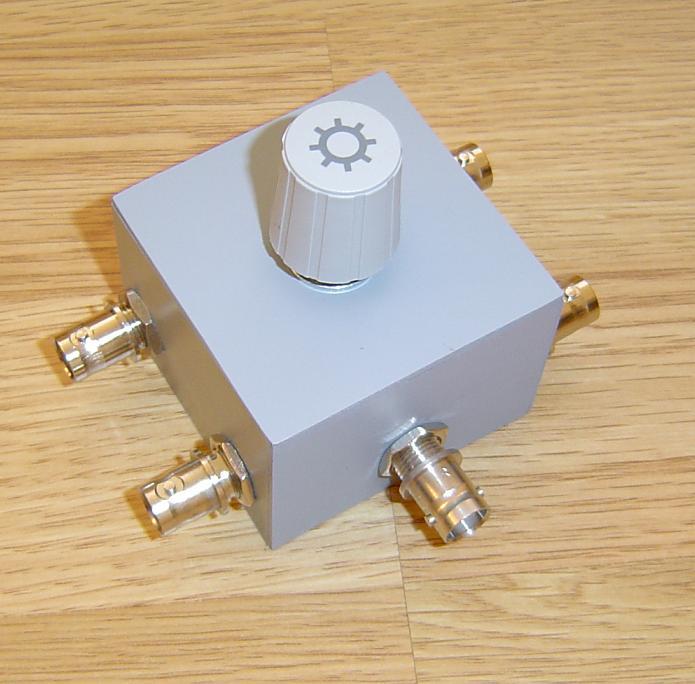

Voor normaal vermogen is het op HF een leuke schakelaar hoor.

* MENU *

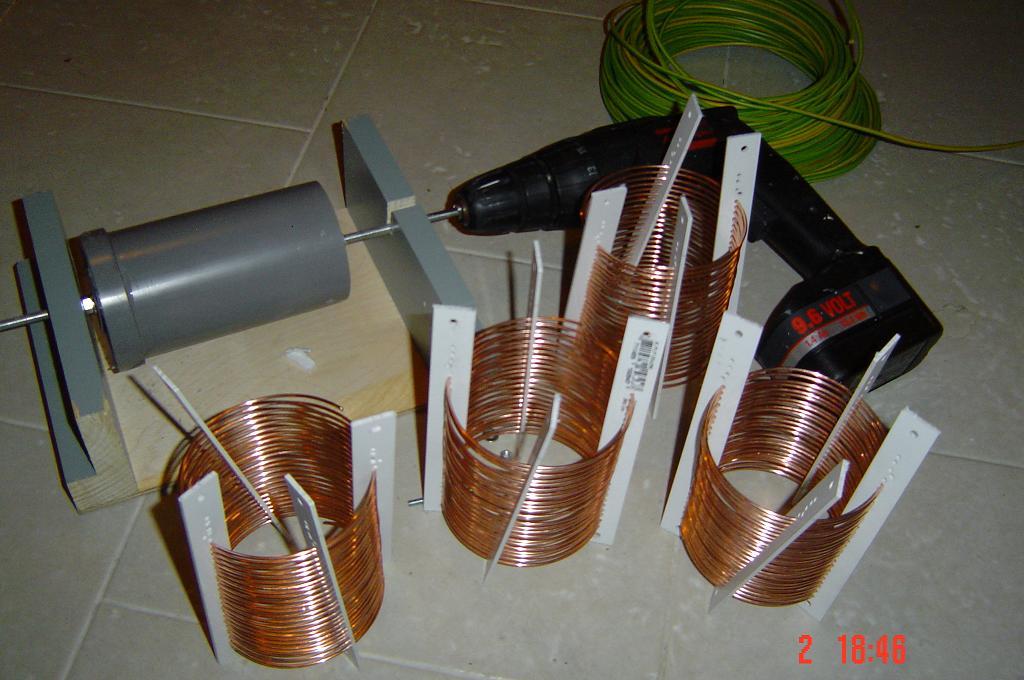

spoel
Het spoelen wikkelen is secuur werk hoor... de 16 witte geleiders stapelde ik en boorde ze in 1 keer.


nabouw

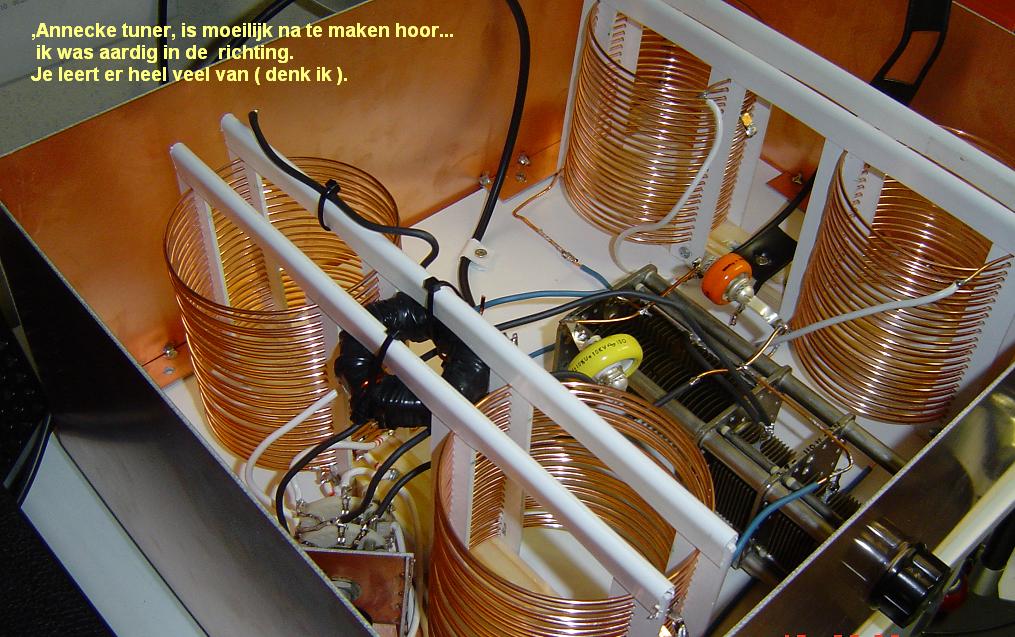

De bedoeling was om een Annecke tuner na te bouwen voor 160 mtr. (categorie C2) echter het werd me te groot.


kids
Hier zijn de kids aan het oefenen om me te helpen met de antennes..... (dacht ik).


magloop80

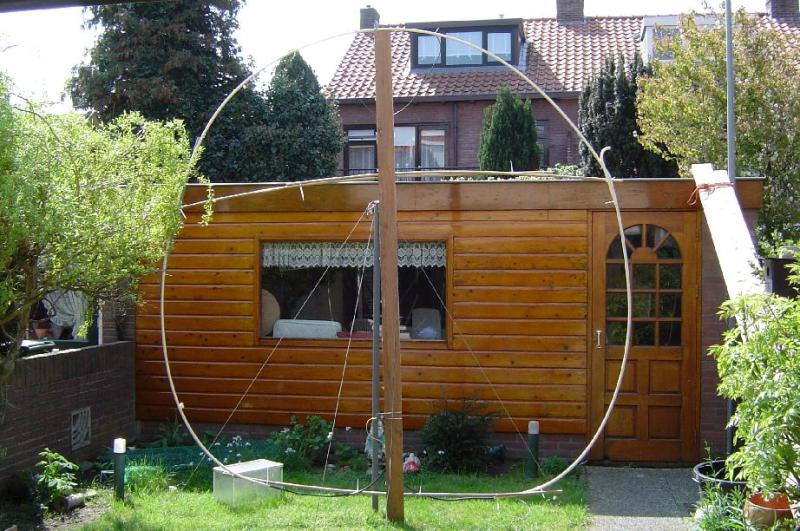

De magnetic loop voor 80 mtr. een leuk experiment maar de de C was te klein.

* MENU *

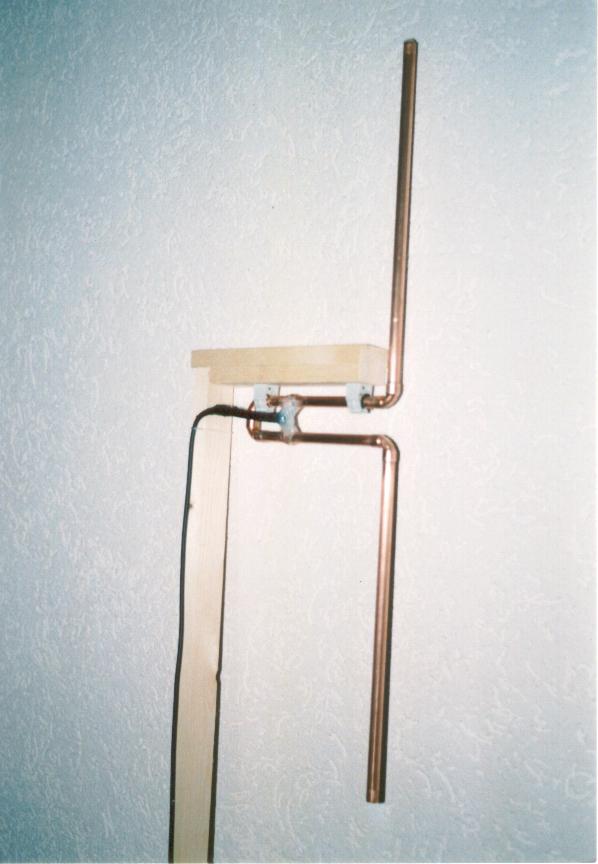

dipole 70cm
De dipool maakte ik voor 70 cm. en deze werkte leuk!


RX loop

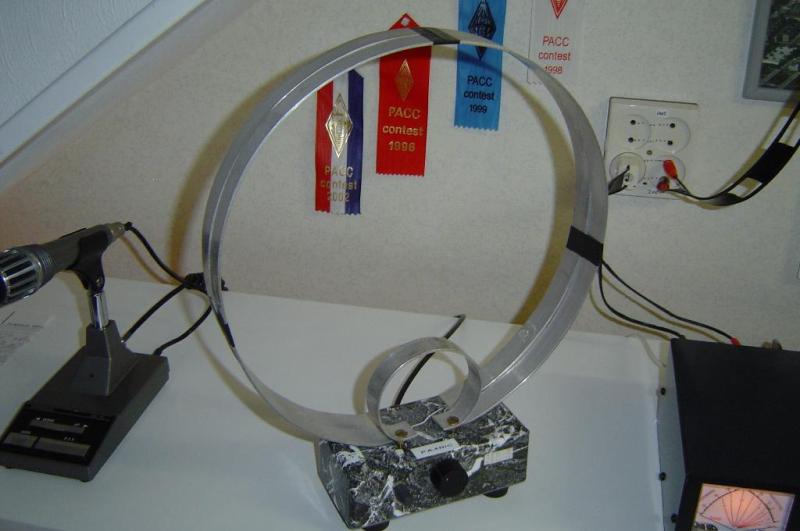

Deze luisterloop loopt van 3.5 mhz tot 30 mhz. probeer het maar eens te maken!

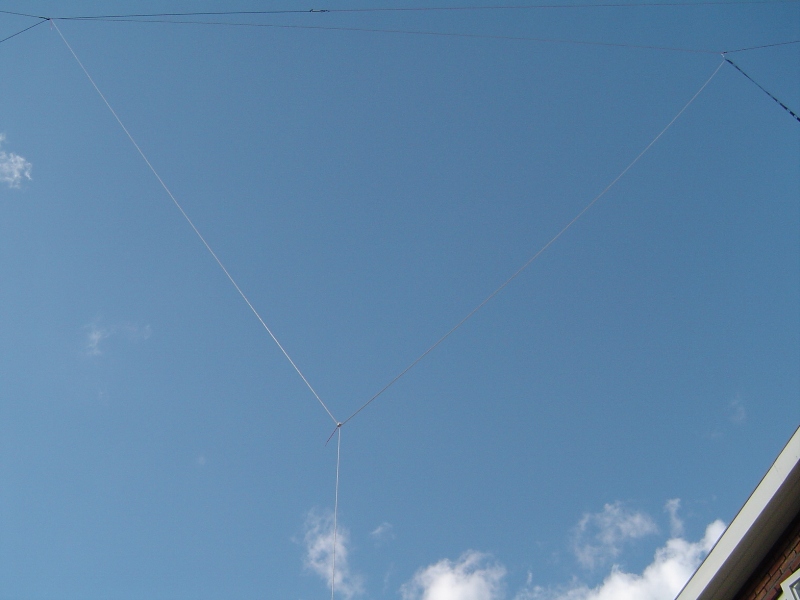

delta
Delta loop voor 15 ... Maar de 2 X 17 mtr. die hoger hangt wint het steeds... dus experiment weer in de kast.

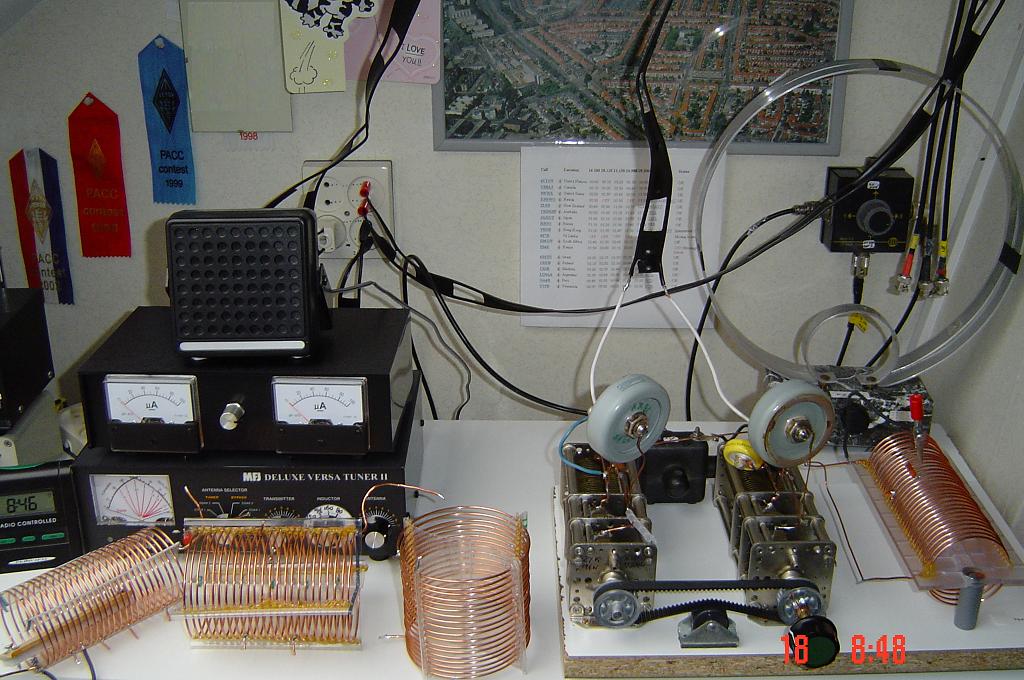

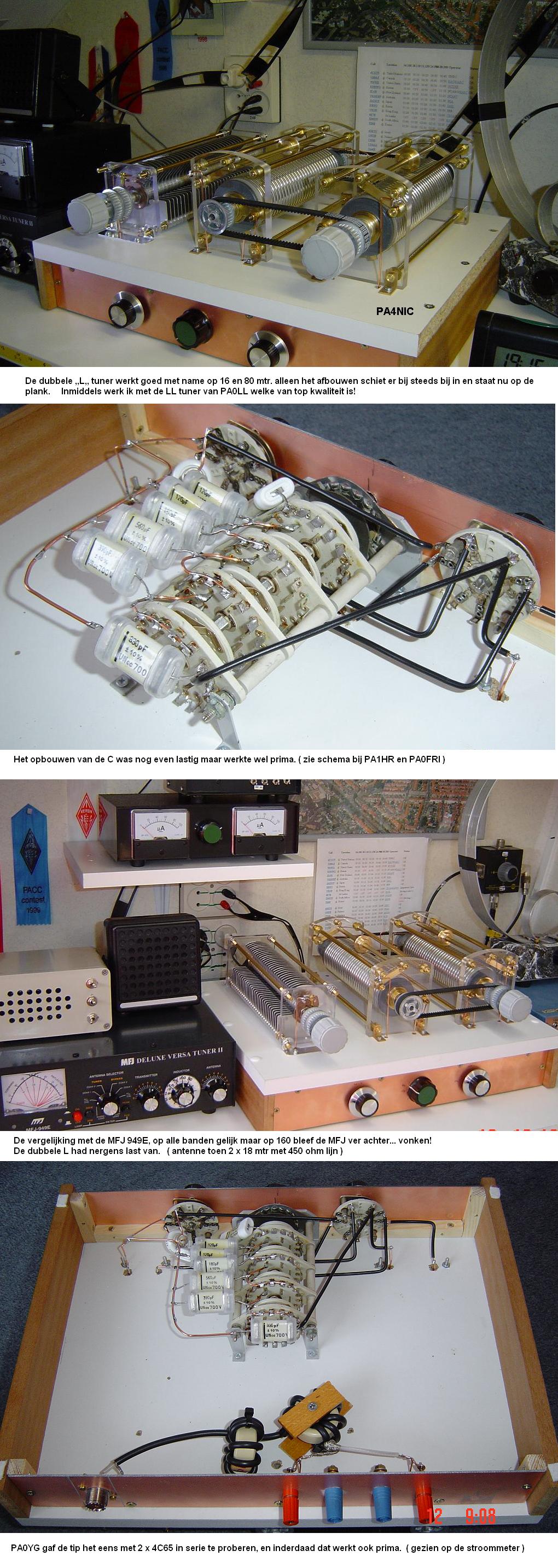

L tuner

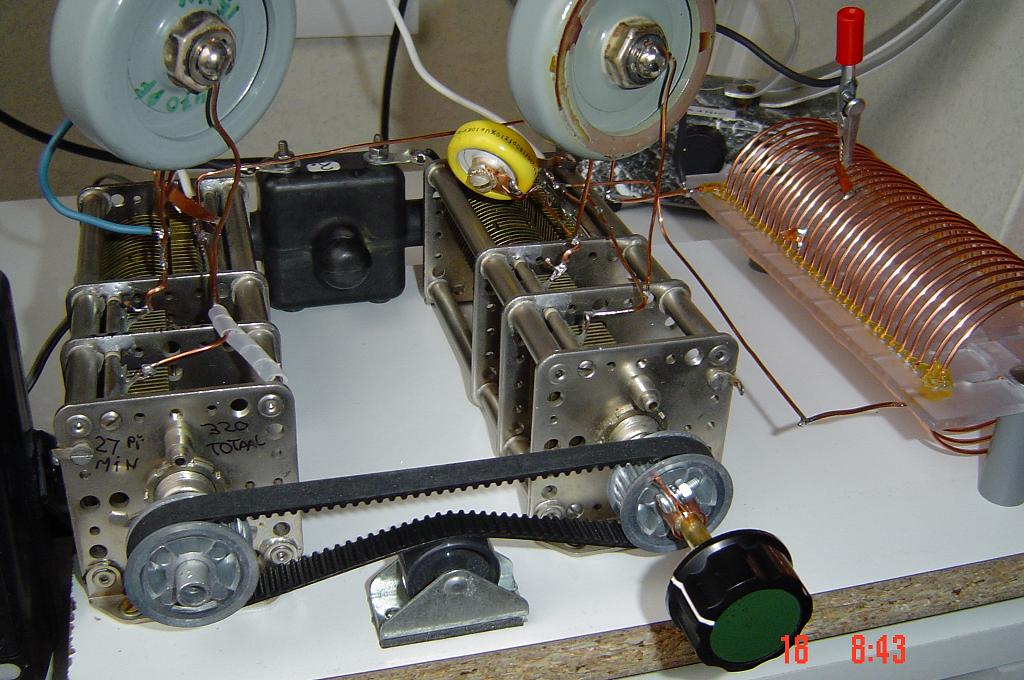

Dubbele L. categorie A2 het zijn 4 foto's, vouw het uit!

* MENU *

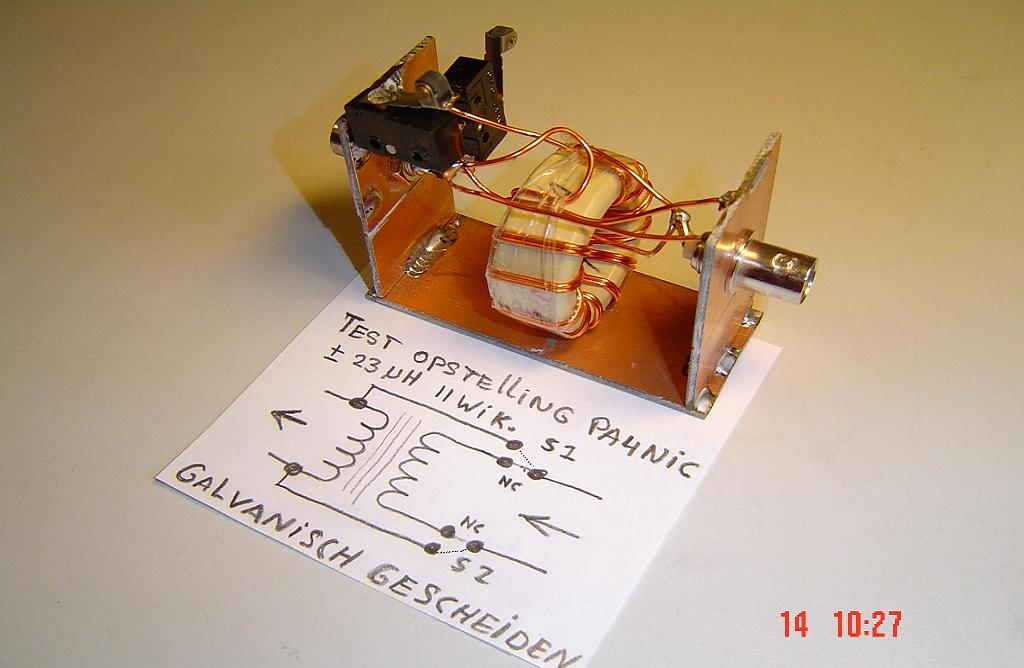

galvanisch
Dit probeerde ik i.v.m. storing hier locaal en je onderbreekt de antenne-aardekring.

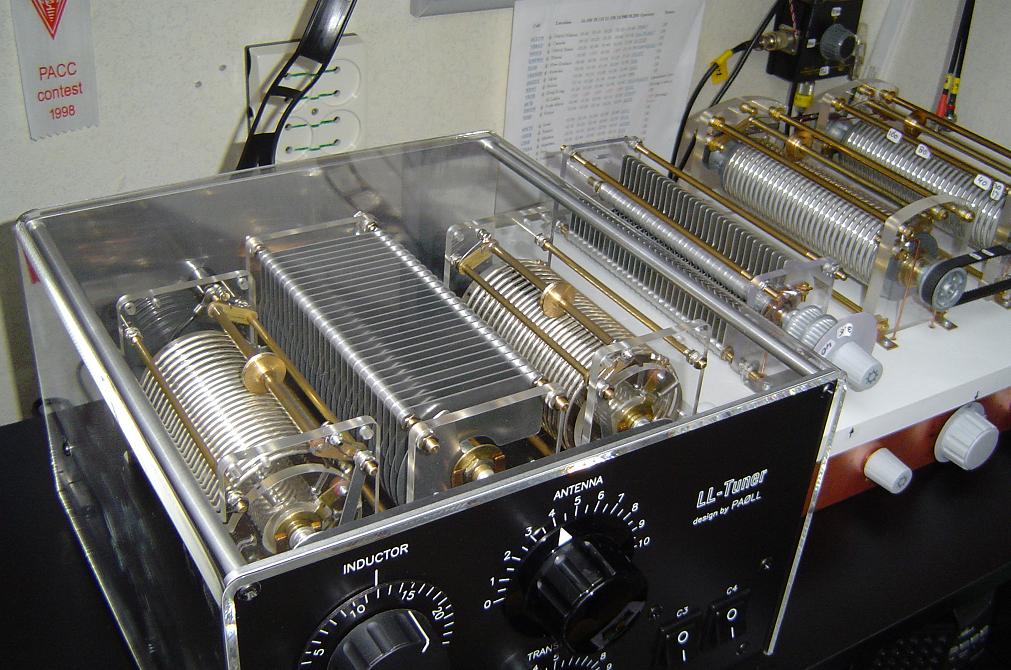

LL L
Hier staat de mooie LL naast mijn zelfbouw, resultaat was zeker niet verkeerd.


poort
Categorie A2 het werkte goed maar dit blijven experimenten.


poort
Leuk experiment hoor, het wikkelen gaat steeds beter.

* MENU *

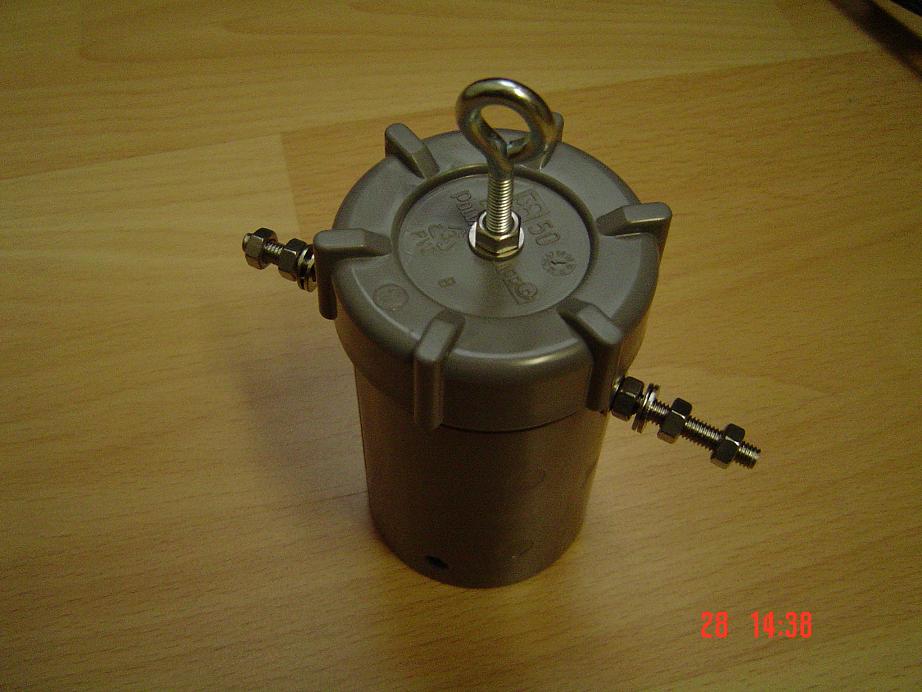

BalUn3
Deze maakte ik voor de W3DZZ, voor 80 mtr. moet het ongeveer 11 uH zijn.


BalUn

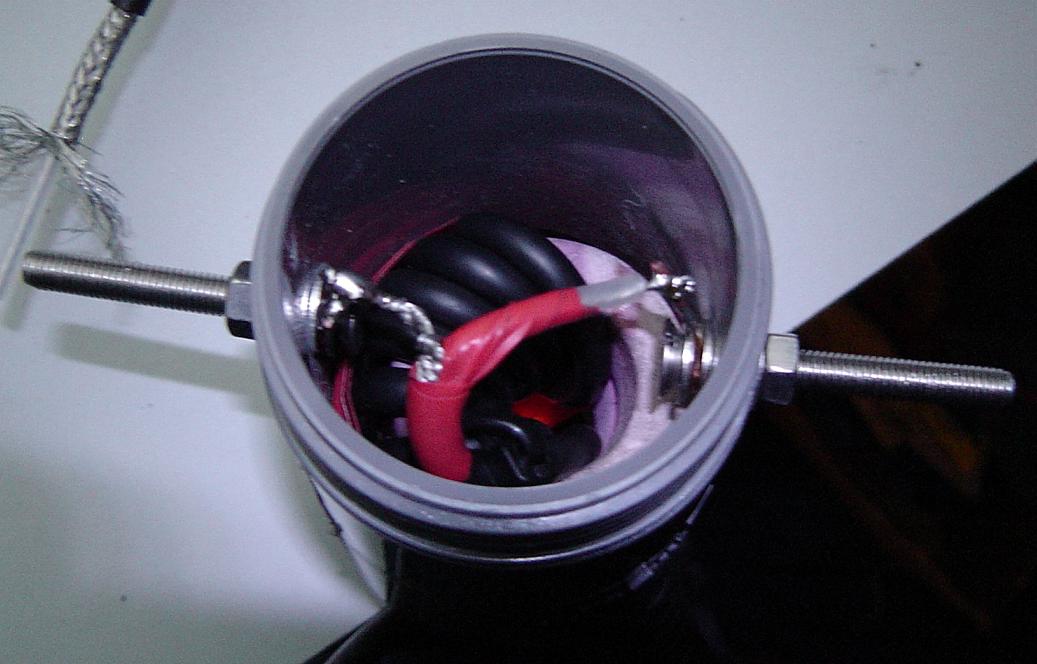

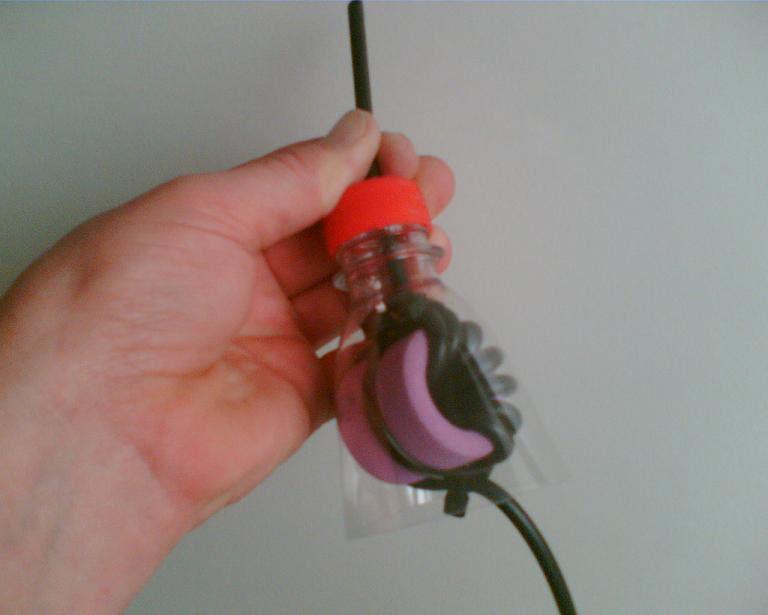

De stroombalun (Balanced-Unbalanced) in zijn behuizing... 6 wikkelingen op 2 x 4C65 ringkernen (zo'n 14 uH).


BalUn
Deze balun heeft onder een soort afdakje gehangen om te zien wat er gebeurde met vocht o.i.d. maar bleef mooi schoon.

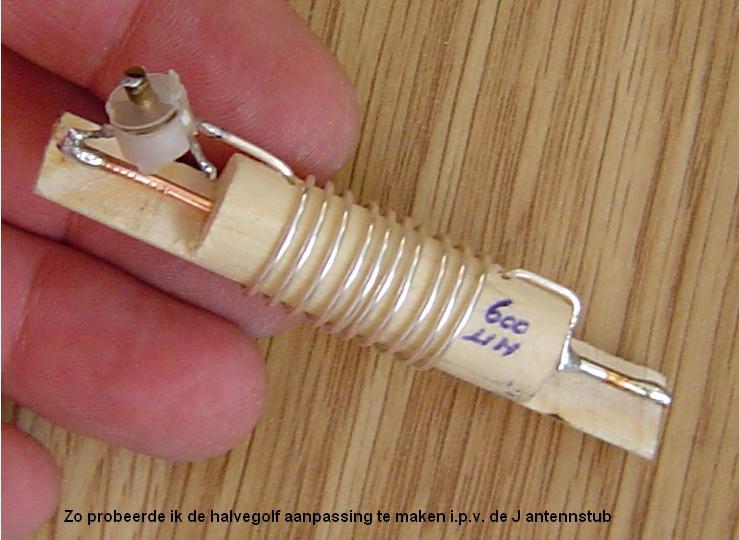

HW tuner
Afstemming voor een halvegolfantenne (2 mtr.) is vergelijkbaar met de J antenne (impedantie van hoog naar laag).
