We maken een Condensator

Met dank aan Gerard PD2HLM die de 10 x 10 plaatjes leverde.

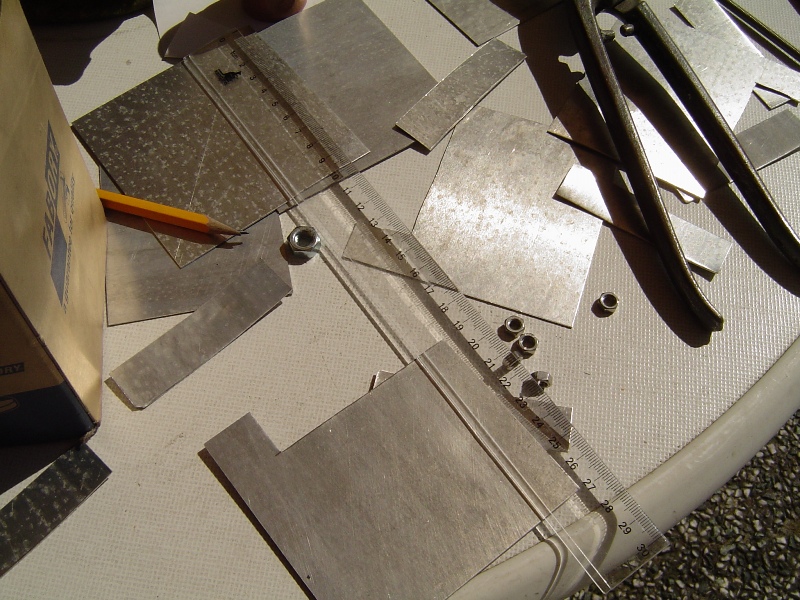

Plaatjes aluminium waren 10 x 10 maar voor wat ik in mijn hoofd had moest ik ze op maat maken.
Van de afval strookjes maak ik later een kleinere "C".

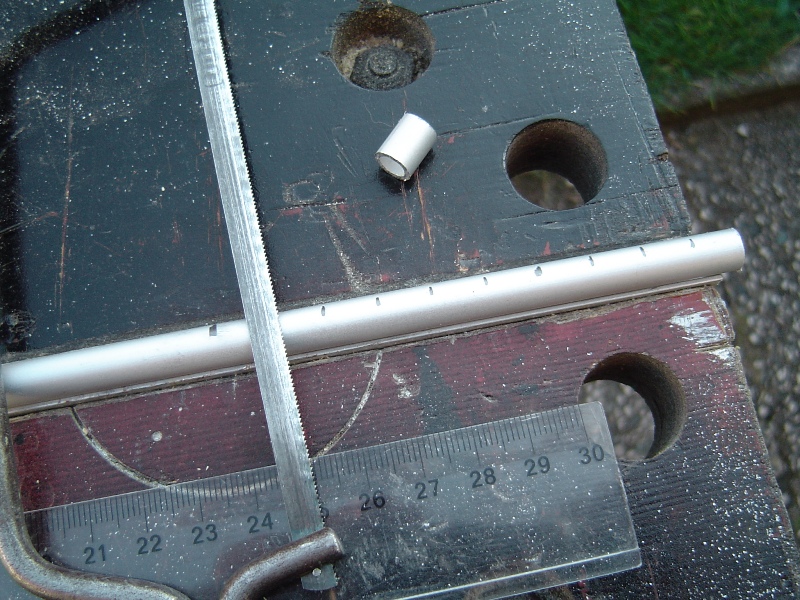

De tussen busjes, uit de hand recht zagen is ook lastig hoor.

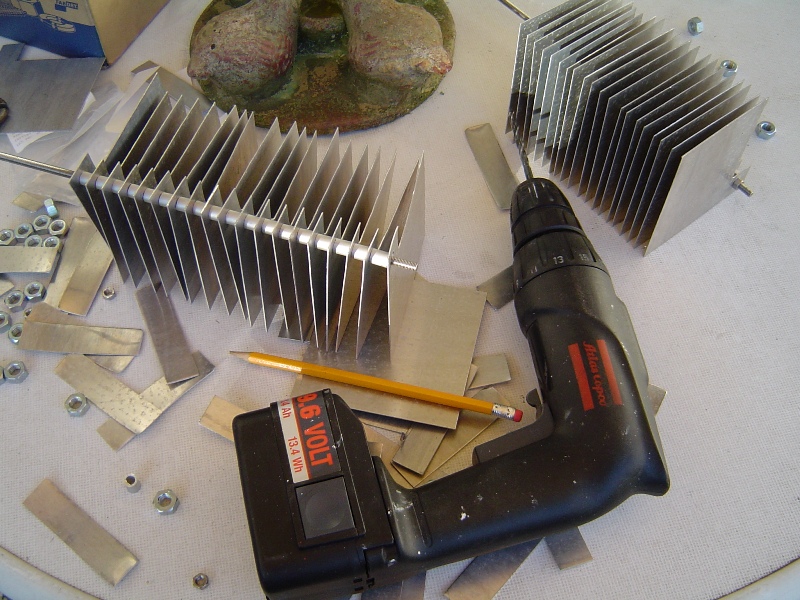

En nu de busjes en plaatjes opstapelen op een M5 draadeind.

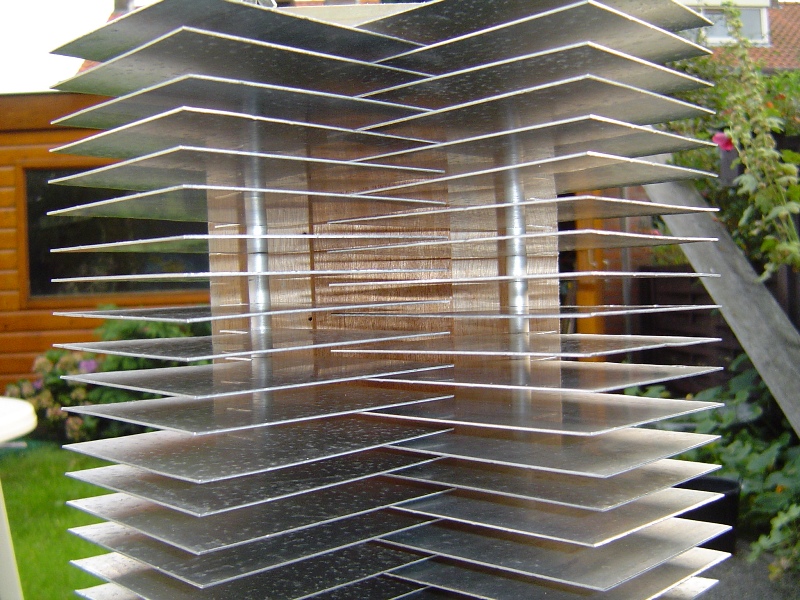

Door het gewicht van de platen is hij alleen vertikaal te gebruiken.

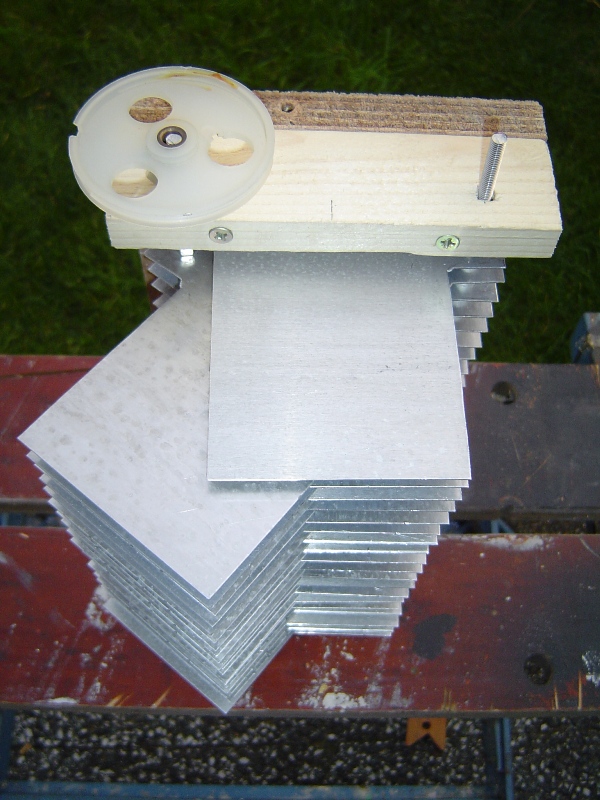

Na het uitknippen van het rechthoekje ontstonden er lastig te corrigeren spanningen in de platen
het koste de nodige moeite de platen weer te richten.

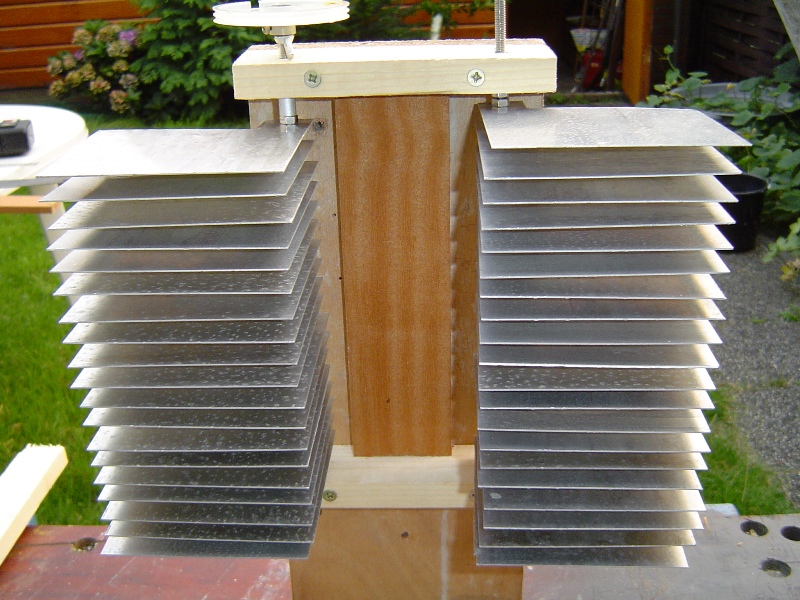

Beide zijde's zijn draaibaar.

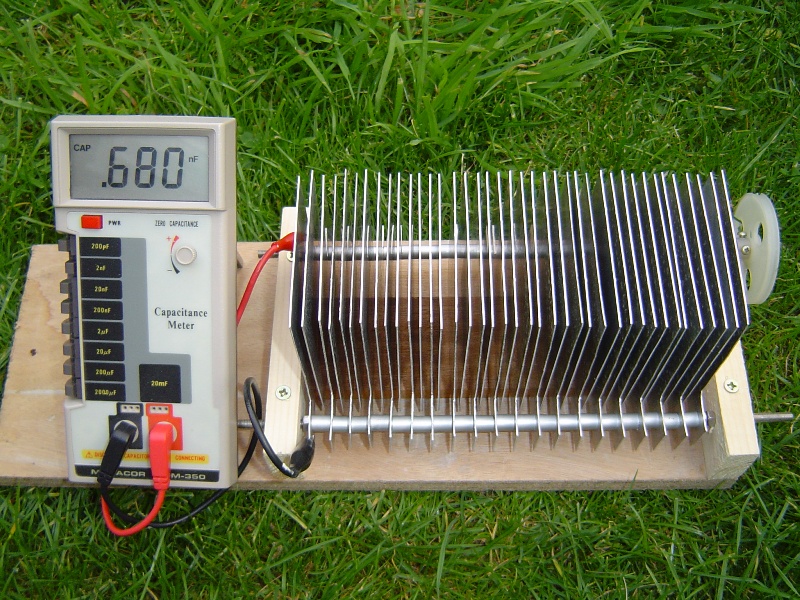

Het begint al wat te worden, deze waarde en zo'n grote plaatafstand is natuurlijk niet gering.

In het midden van iedere kant wil ik nog een koperen lipje tussen de aluminium vulbusjes maken alvoren ik hem ga uit testen.

Als de C gaat sproeien op de punten van de vierkante plaatjes moet je hem mooi afronden.
